产品介绍：
ESSA高分辨率光栅尺SL2XX 是精密的光栅测量系统,适用于0-170mm...3140mm位移的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 光栅尺SL2XX将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运动速度。光栅尺SL2XX 本体部分由一套轴承，玻璃光栅，LED光照系统组成。光栅尺SL2XX输出信号为矩形方波. A，B相 相差90°的两路波形，能够指示出移动距离以及方向。Z相波形为零位脉冲信号，一般位于测量长度的中间位置。 输出信号可根据需要是线性差动或者TTL方波。
ESSA高分辨率光栅尺SL2XX
横截面尺寸：27mmX38mm
测量长度：0-170mm...3140mm
分辨率：0.0005mm ,0.0002mm , 0.0001mm
输出信号： 5V TTL方波 ，长线驱动（差分输出）

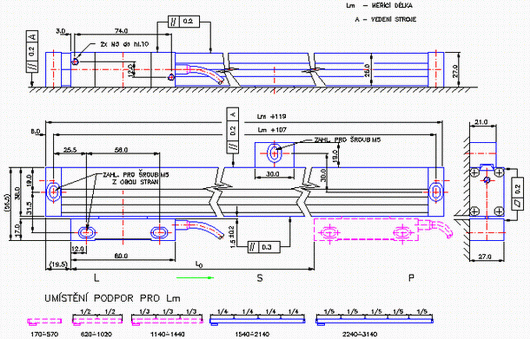

尺寸图：
技术参数：
| 测量长度 |
170/220/270/320/370/420/470/520/620/720/770/820/ 920/1020/1140/1240/1340/1440/1540/1640/1740/1840/ 1940/2040/2140/2240/2340/2440/2540/2640/2740/2840/ 2940/3040/3140mm |
| 分辨率 | 0.1; 0.2; 0.5 μm |
| 准确度 | ± 5μm / 1000 mm |
| *大测量速度 | 0.25 m/s |
| 驱动力 | 小于 5N |
| 工作电压 | 5Vss ± 5% |
| 电流(TTL 输出) | 80 mA± 20% |
| 防护等级 | IP 54 |
| 工作温度 | 0-40°C |
| 绝缘阻抗 | min. 20 MΩ |
| 输出信号(LD 线性差动输出) | RS 422, 20 mA |
| 输出信号(TTL 输出) |
L=max. 0.5V at< 10mA H=min. 3.5V at> 2.5mA |
输出波形图：
接线定义：
|
|
|||||||||||||||||||||||||||||||||||||||
