XDSX98-2/3/4光栅尺数显表

XDSX98系列产品简介：

XDSX98系列多功能数显表用于多种加工机床，配合光栅尺可实现位移量的精确显示和自动控制，广

泛用于机床加工和仪器的精密测量。

XDSX98系列产品特点：

·采用24位专用计数集成IC,0.001mm分辨率

时计数达4m/s;

·专业设计独立电源，电源抗干扰能力和信号抗干扰

能力达到2200V以上；

·数码管或者中文信息提示(中文数显表)以及指示灯显

示工作状态，操作方便直观；

·采用优质耐用的轻触按键面板，并有按键操作声音

提示；

·无需电池，停电后能记忆掉电时位置的坐标值；

·可接光栅尺或编码器，能够满足各种机床的加工测

量需求；

·宽电压输入范围，输入电压AC90V~240V.

·输入信号： TTL方波

·分辨率： 0.05u、0.1u、0.2u、0.5u、1u、2u、5u、10u、20u、50u

·可寻找机械原点 ( RI )

·数值清零

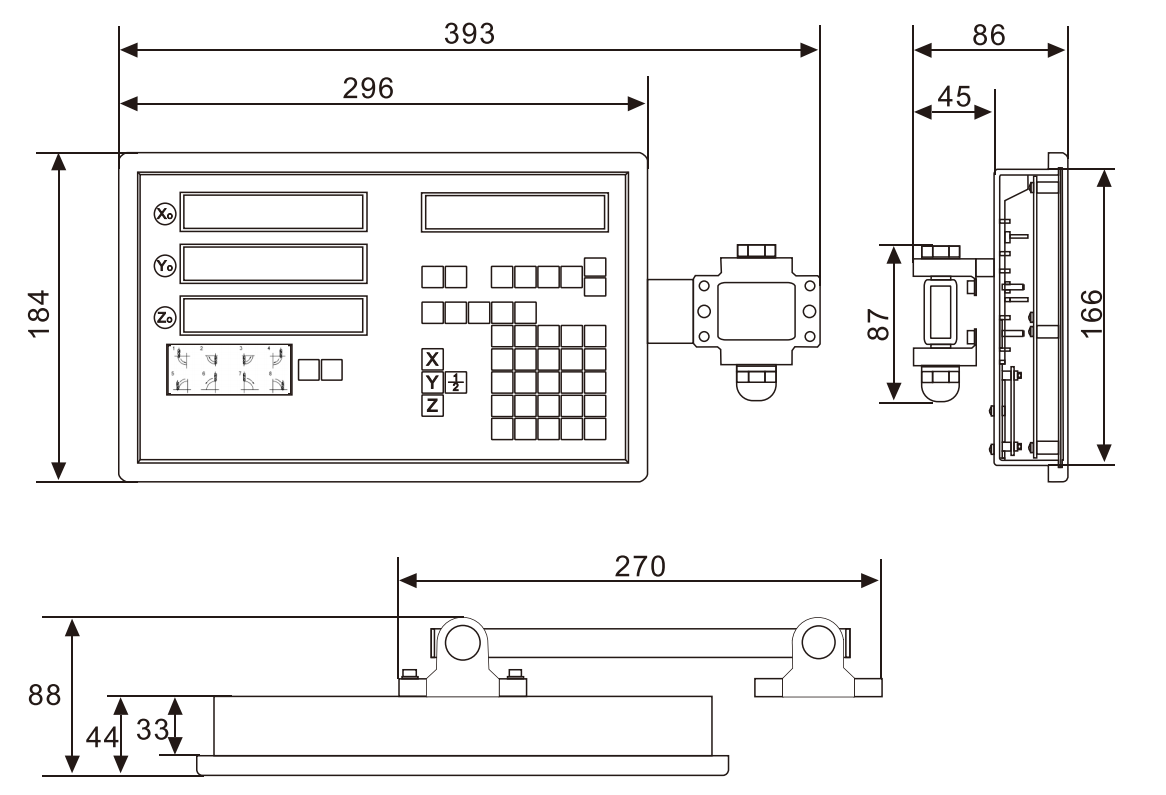

XDSX98系列产品尺寸图：

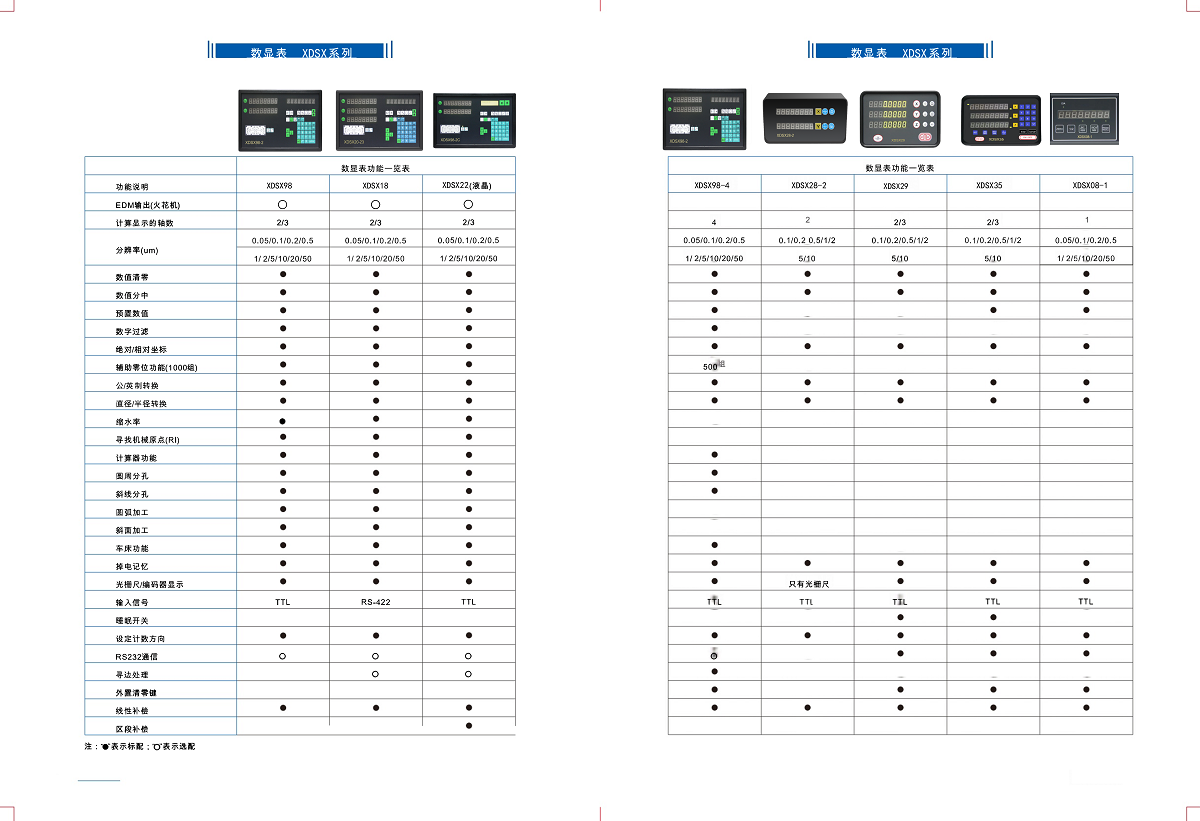

XDSX98系列参数：

XDSX98系列选型说明：

XDSX98-2 ………… 2轴数显表
XDSX98-3 ………… 3轴数显表
XDSX98-4 ………… 4轴数显表

XDSX98系列产品实物图：
