MITSUBISHI三菱LM-10PD型张力计

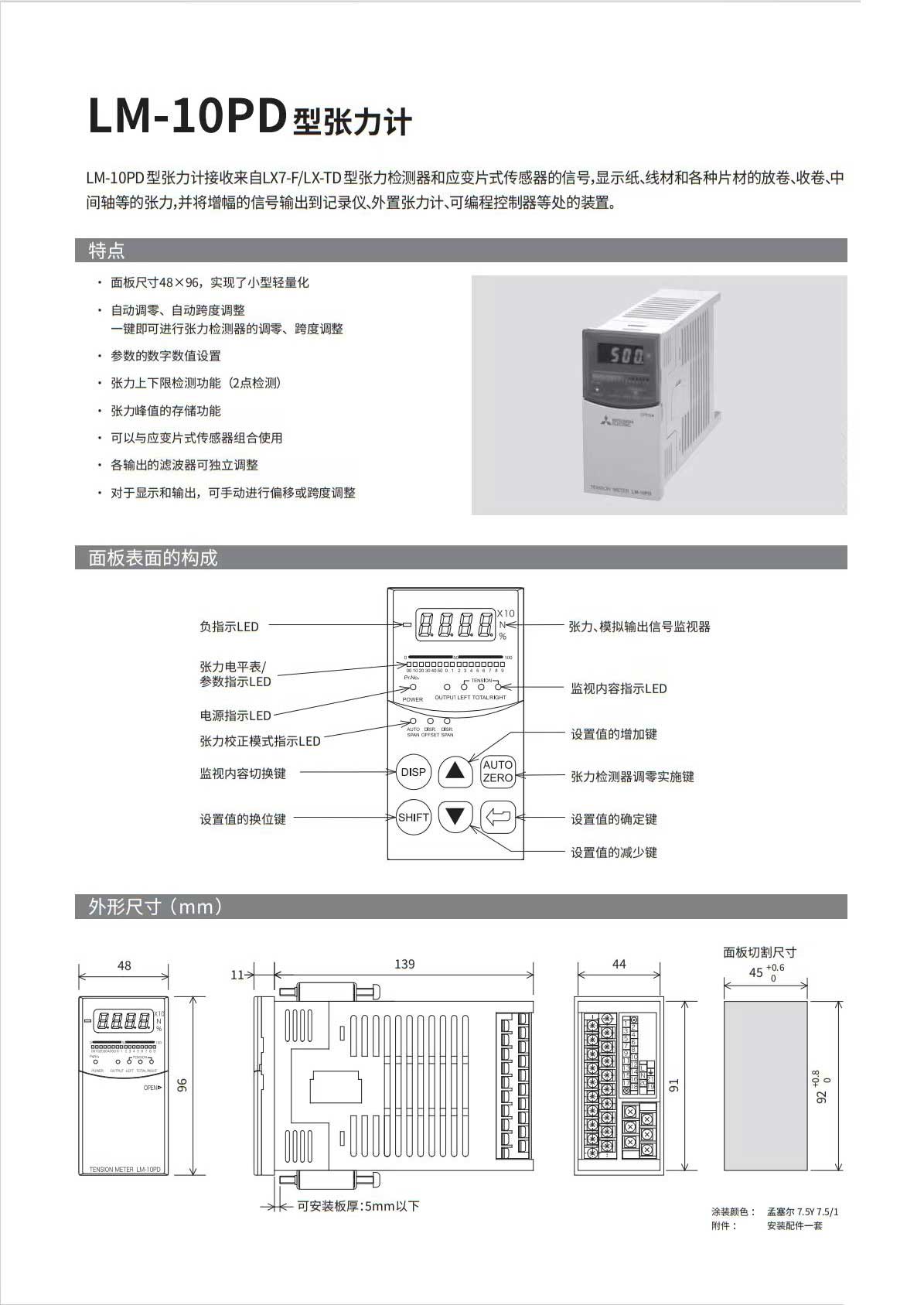

MITSUBISHI三菱LM-10PD型张力计接收来自LX7-F/LX-TD型张力检测器和应变片式传感器的信号，显示纸、线材和各种片材的放卷、收卷、中间轴等的张力，并将增幅的信号输出到记录仪、外置张力计、可编程控制器等处的装置。
产品参数
产品详情
LM‑10PD是三菱电机卷材张力专用显示 / 变送表，主打高精度张力显示 + 信号隔离输出 + 上下限报警，常与 LX7‑F/LX‑TD 系列张力检测器配套，用于放卷 / 中间 / 收卷的张力监测与远传，本身不含控制输出，需配 LE7‑40GU‑L 等控制器组成闭环系统。
一、定位与用途
功能：接收张力检测器信号 → 数字显示 → 多路隔离输出（给 PLC / 记录仪 / 控制器）→ 上下限报警。
典型配套：LX‑TD/LX7‑F 张力检测器 + LM‑10PD 显示变送 + LE7‑40GU‑L 张力控制器。
适用场景：印刷、包装、造纸、薄膜、金属带、线缆等卷材张力监测。
生命周期：2027 年 9 月停产，属成熟经典型号。
二、硬件与安装
电源：AC 85–264V（宽幅，兼容 100/200V），50/60Hz，50VA。
尺寸：48×96×125mm（面板安装，标准 DIN）。
重量：约0.5kg（比老款减重 70%）。
显示：4 位 LED 数字 + 16 段 LED 光柱；单位 N / ×10N 可切换。
输入：适配三菱 LX‑TD/LX7‑F 应变桥信号。
三、核心功能
1）高精度显示与校准
量程：0.01–20000N 任意设定。
一键校准：Auto Zero（自动调零）/Auto Span（自动量程），免工具快速标定。
数字滤波：显示 / 输出独立滤波，抑制抖动。
2）多路隔离信号输出（关键）
标准模拟量（给 PLC）：
电压：0–5V / 0–10V / 1–5V（≥1kΩ）。
电流：4–20mA（≤500Ω）。
记录仪输出：0–5V（≥10kΩ）。
外部张力计驱动：DC1mA 恒流输出（驱动指针表）。
3）上下限报警（2 点检测）
输出：集电极开路（DC30V/0.5A），可直接驱动继电器 / PLC 输入。
用途：断料 / 过张力保护、联动停机 / 报警灯。
四、关键参数速览
表格

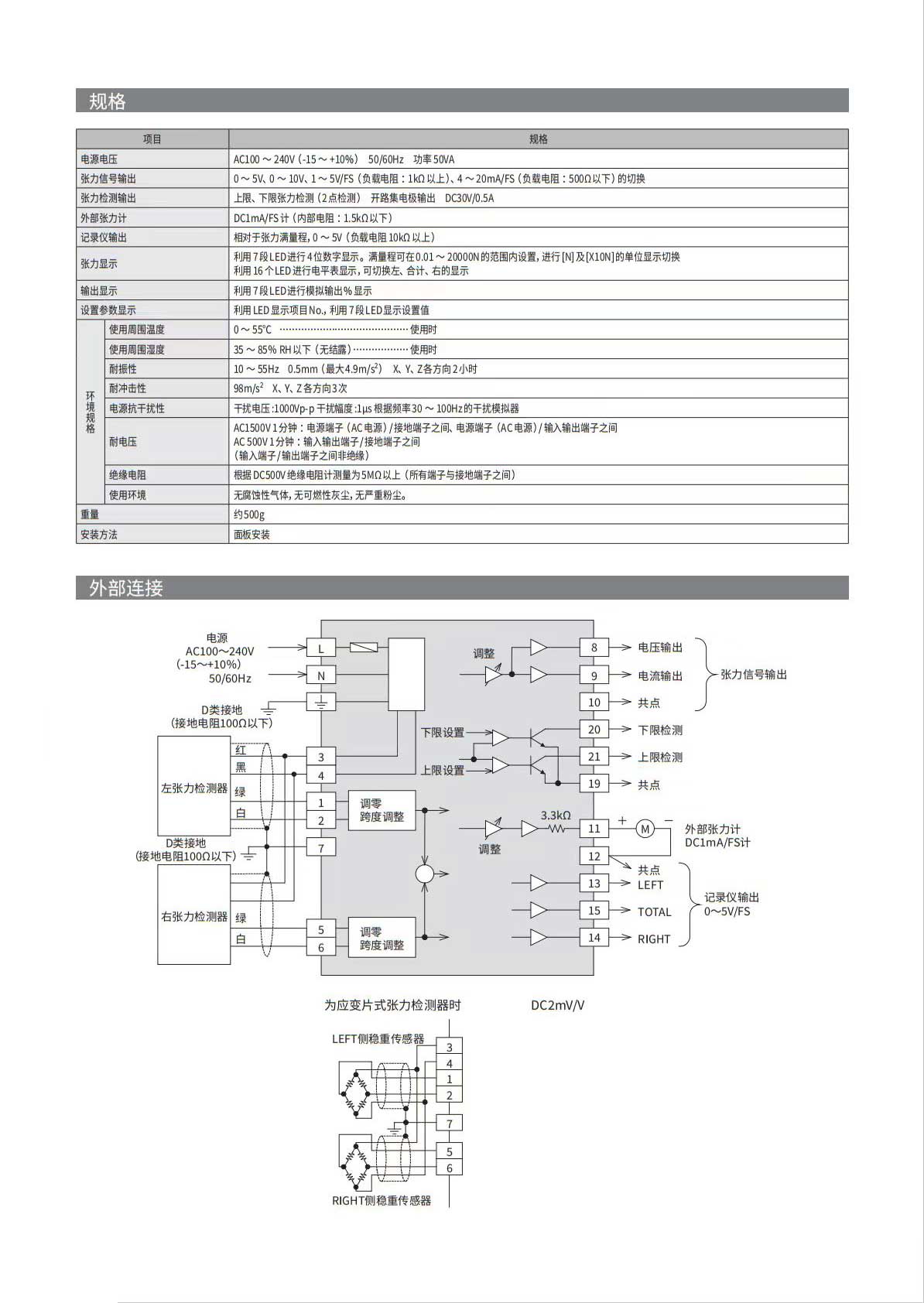

项目 参数
显示 4 位 LED（0.01–20000N）+16 段光柱
输入 适配 LX‑TD/LX7‑F 应变桥
模拟输出 0–5V/0–10V/1–5V；4–20mA
报警输出 上下限 2 点，集电极开路 DC30V/0.5A
电源 AC85–264V，50/60Hz，50VA
环境 0–50℃，35–80% RH，无腐蚀气体
重量 约 0.5kg
五、与 LE7‑40GU‑L 的区别（一句话）
LM‑10PD：显示 + 变送 + 报警，无控制输出，做 “眼睛”。
LE7‑40GU‑L：控制器 + 放大器 + 电源，直接驱动磁粉 / 伺服，做 “大脑 + 肌肉”。
六、选型建议
只需监测 + 远传 → 选 LM‑10PD。
需要自动张力控制 → LM‑10PD + LE7‑40GU‑L 组合。
替换老设备：直接兼容旧开孔与传感器，即装即用。
